Tutorial 5: Install Coova Chilli

Coova Chilli adalah server untuk mengawal user.coova akan mendapatkan data dari server radius dan akan check samaada pengguna yang ingin login mempunyai akaun, status aktif atau tidak. Jika user failed dari segi memberi password atau tidak wujud dalam sistem atau status == reject, Coova tidak membenarkan user tersebut dari masuk ke dalam sistem.

Sekiranya user berjaya masuk dalam sistem, Radius server bersama Coova akan mengawasi user tersebut dan akan membuat accounting dari segi jumlah masa online,jumlah kilobyte data download upload, ip range yang diberi.

Coova juga berfungsi memberikah IP secara DHCP kepada connected clients.

Harap anda membaca documentation dahulu di site Coova Chilli : http://coova.org/wiki/index.php/CoovaChilli

Saya menggunakan Coova Chilli versi 1.0.11

Doanload source code : http://ap.coova.org/chilli/coova-chilli-1.0.11.tar.gz

Untar : tar zxvf coova-chilli-1.0.11.tar.gz
Configure : ./configure
Make : make
Install : make install

Setelah install, kita kena configure Coova untuk menggunakan setting radius server FreeRadius. Dalam tutorial 4, kita berjaya authenticate user "mankukhayun" dengan password "abc123"

jadi perlu ingat setting radius di bawah
radius ip : 127.0.0.1
nas secret : testing123
port acct : 1812
test user account : mankukhayun
test user password : abc123
IP eth1 : 10.0.0.1

1. Edit fail configuration Coova di vi /usr/local/etc/chilli/config

vi /usr/local/etc/chilli/config

Ubah data di dalam fail config

# -*- /bin/sh -*-
#
#   Coova-Chilli Default Configurations.
#   To customize, copy this file to /usr/local/etc/chilli/config
#   and edit to your liking. This is included in shell scripts
#   that configure chilli and related programs before file 'config'.


###
#   Local Network Configurations
#

HS_WANIF=eth0            # WAN Interface toward the Internet
HS_LANIF=eth1              # Subscriber Interface for client devices
HS_NETWORK=10.0.0.1        # HotSpot Network (must include HS_UAMLISTEN)
HS_NETMASK=255.255.255.0 # HotSpot Network Netmask
HS_UAMLISTEN=10.0.0.1      # HotSpot IP Address (on subscriber network)
HS_UAMPORT=3990          # HotSpot Port (on subscriber network)

# HS_DYNIP=
# HS_DYNIP_MASK=255.255.255.0
# HS_STATIP=
# HS_STATIP_MASK=255.255.255.0
# HS_DNS_DOMAIN=
# HS_DNS1=
# HS_DNS2=

###
#   HotSpot settings for simple Captive Portal
#
HS_NASID=hotspot
#HS_UAMSECRET=testing123
HS_RADIUS=127.0.0.1
# HS_RADIUS2=rad01.coova.org
HS_RADSECRET=testing123
# HS_UAMALLOW=coova.org

#   Put entire domains in the walled-garden with DNS inspection
# HS_UAMDOMAINS=".paypal.com,.paypalobjects.com"

#   Optional initial redirect and RADIUS settings
# HS_SSID=           # To send to the captive portal
# HS_NASMAC=  # To explicitly set Called-Station-Id
# HS_NASIP=    # To explicitly set NAS-IP-Address

#   The server to be used in combination with HS_UAMFORMAT to
#   create the final chilli 'uamserver' url configuration.
HS_UAMSERVER=10.0.0.1

Save fail tersebut dan kita akan runningkan daemon chilli tersebut. laksanakan command di bawah

/usr/local/etc/init.d/chilli start

Pastikan apache web server anda sedang berjalan dan berfungsi. Kebiasaannya Apache Web Server didatangkan sekali dengan Centos. Jika anda tidak mempunyai Apache web server , sila install dahulu

Secara default, folder webroot apache terletak di path ini : /var/www/html
Folder untuk menyimpan fail cgi pula terletak di sini : /var/www/cgi-bin

Coova Chilli menggunakan fail hotspotlogin.cgi untuk authenticate user. Fail tersebut di datangkan sekali dengan source tarball yang anda telah download

[root@hotspot uam]# find / | grep 'hotspotlogin.cgi'
/root/coova/coova-chilli-1.0.11/doc/hotspotlogin.cgi

Salin fail tersebut ke dalam folder cgi-bin di /var/www/cgi-bin
Ubah permission fail tersebut

chmod +x hotspotlogin.cgi

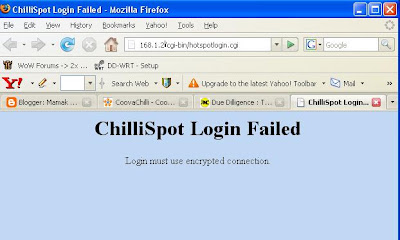

Mari kita cuba invoke hotspotlogin.cgi menggunakan web browser. Halakan web browser anda ke http://192.168.1.2/cgi-bin/hotspotlogin.cgi

Sepatutnya anda akan menerima page seperti di dalam gambar rajah di bawah



Seterusnya kita perlu buat satu page UAM. UAM atau dikenali sebagai Universal Access Method ialah page yang serve login form dan juga status.

Anda perlu download fail ini http://protonmania.com/freeradius/uam.tar.gz
Untar fail tersebut dan copy ke folder berikut

/var/www/html/uam/

Pastikan fail-fail tersebut ada di dalam folder uam

[root@hotspot html]# ls -l /var/www/html/uam
total 20
-rw-r--r--  1 root root 8034 Feb 23 15:47 chilliController.js
-rw-r--r--  1 root root 1068 Dec 20 19:59 chilli.js
-rw-r--r--  1 root root 3491 Aug 11  2007 coova.jpg
-rw-r--r--  1 root root 1231 Mar  1 05:34 index.html
[root@hotspot html]#

Bagaimana kita hendak menguji Coova dan Radius sedang berjalan lancar ?

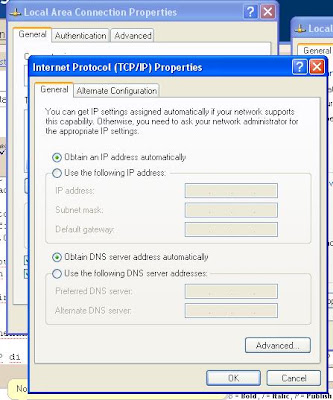

1.Setting TCP/IP di dalam Laptop ( atau pc ujian ) disetkan kepada DHCP ( lihat gambar rajah di bawah )


Kemudian sambungkan ke ethernet port2 Linksys di mana port 1 linksys telah disambungkan ke port ETH1 ( ip server linux ialah 10.0.0.1 )

2. Tunggu sebentar dan sepatutnya anda akan diberikan IP range 10.0.0.x secara automatik.

3. Jika anda berjaya mendapat IP, cuba surf ke internet

4. Sepatutnya anda akan ditahan dan menerima page login seperti di dalam gambar ini.

5. Masukkan username "mankukhayun" dan password "abc123" dan sepatutnya akan akan diauthenticate dan akan menerima page seperti di dalam gambar ini.

6. Anda boleh surf ke mana sahaja. Dan cuba logout menerusi status page tadi. Dan cuba untuk surf ke site lain. Sepatutnya anda akan ditahan oleh Coova Captive Portal.

7. Jika anda telah berjaya sampai ke tahap ini, secara teorinya anda berjaya mencipta HotSpot login ciptaan sendiri.

Saya menghabiskan dekat 2 bulan untuk membolehkan sistem ini dapat dibina. Jika anda gagal, sila cuba dan usaha lagi.

Tutorial seterusnya ialah saya akan mengajar bagaimana untuk menggunakan command-command Free Radius.
